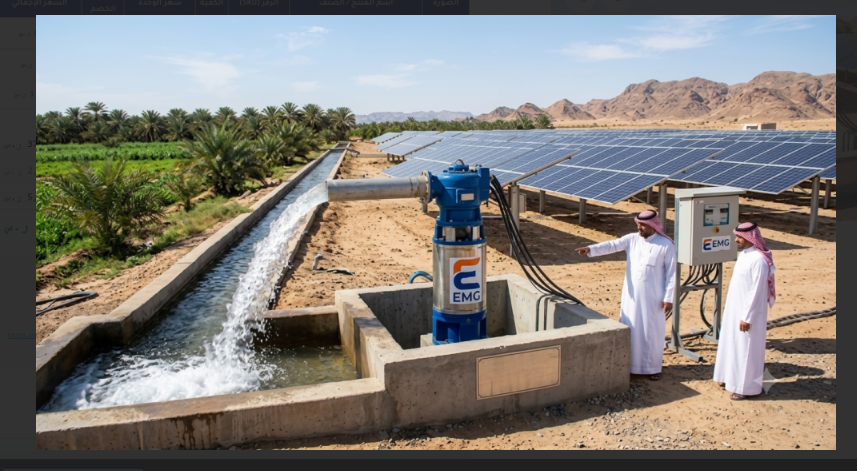

منظومه طاقه شمسيه لتشغيل غطاس بقدره 300 حصان

                                                             وصف المحطة

                                                 (نظام ضخ شمسي بقدرة 300 حصان)

المحطة عبارة عن نظام ضخ مياه يعمل بالطاقة الشمسية المباشرة (Off-Grid) مصمم لتشغيل مضخة غطاس بقدرة تصل إلى 300 حصان. وتتكون من المكونات التالية:

1. المولد الشمسي (الألواح الشمسية):

   • العدد والقوة: 480 لوحاً شمسياً ماركة JA Solar بقدرة 625 واط للوح الواحد (تقنية N-type زجاج مزدوج).

   • القدرة الإجمالية للألواح: $480 \times 625 = 300,000\text{ W} = 300\text{ kWp}$ (كيلوواط بيك).

2. عكس ومحرك المضخة (Inverter):

   • انفرتر مضخات من ماركة Veichi بقدرة 315 كيلوواط، لتوفير تيار بدء تشغيل مريح ومعامل أمان عالٍ للمحرك.

3. الملحقات والحماية الكهربائية:

   • مفاعل / فلتر رفع قدرة (Output Reactor): سعة 660 أمبير لحماية ملفات محرك الغطاس والعزل عند طول الكابلات الممتدة داخل البئر العميق.

   • صندوق تجميع (Combiner Box): سعة (30+30) مزود بمانع صواعق لحماية خطوط التيار المستمر (DC).

   • نظام التأريض: بيارة إيرث لحماية النظام من الصواعق والتفريغ الكهربائي.

   • الكابلات والوصلات: 3000 متر كابلات DC (1500م أحمر + 1500م أسود) مقاس 6 مم² مع 60 وصلة MC4.

4. الهيكل الخرساني والحديد:

   • 30 هيكلاً حديدياً مجلفناً (يتسع كل هيكل لـ 16 لوحاً) متثبتة على 240 قاعدة خرسانية جاهزة.

5. الخدمات:

   • تشمل أجور التركيب والتشغيل والنقل والتوصيل للموقع.

ثانياً: ما هي أنظمة الري التي تصلح لها هذه المحطة؟

تعمل هذه المحطة مباشرة بالطاقة الشمسية وبدون بطاريات، وتوفر تدفقاً مرتفعاً جداً للمياه خلال ساعات النهار (من 8 صباحاً حتى 4 عصراً)، مما يجعلها ممتازة للأنظمة التالية:

1. الري بالغمر أو التعبئة في أحواض وخزانات تجميع (Storage Ponds / Reservoirs):

   • الاستخدام الأمثل: ضخ أقصى تدفق ممكن من المياه من الآبار العميقة طوال ساعات النهار لتعبئة بركة أو حوض تجميع ضخم، ثم استخدام المياه للري في أي وقت بالانسياب أو بمضخات سطحية.

2. أنظمة الري المحوري (Center Pivot Irrigation):

   • مناسبة لتشغيل رشاشات محورية ضخمة (تغطي مساحات واسعة مثل 10 إلى 14 برجاً) للمشاريع الزراعية الكبرى (كالقمح والأعلاف والذرة).

3. أنظمة الري بالتنقيط (Drip Irrigation) للمساحات الشاسعة:

   • تشغيل شبكات الري بالتنقيط لمزارع النخيل أو الفواكه الكبيرة، حيث يتم تقسيم المزرعة إلى قطاعات وتغيير المحابس أوتوماتيكياً أو يدوياً بالتناوب خلال ساعات ذروة الإشعاع الشمسي.

4. أنظمة الري بالرش الثابت أو المتنقل (Sprinkler Systems):

   • تغذية شبكات الرش التي تتطلب ضغطاً وتدفقاً عالياً للمحاصيل الحقلية والبطاطس والخضروات.

توصية فنية:

• نظراً لأن قدرة المحطة 300 حصان وتدفق المياه يكون في أقصى مستوياته منتصف النهار، يُنصح بتجهيز خطوط الري بمحابس تنفيس هواء ووصلات تخفيف الضغط (Pressure Relief Valves) لحماية شبكة الري من أي ارتفاع مفاجئ في الضغط.
