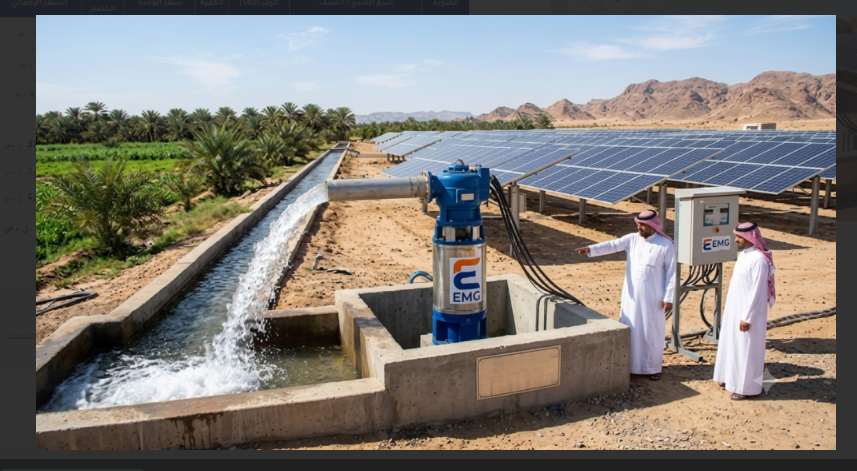

منظومه طاقه شمسيه لتشغيل غطاس بقدره 270 حصان

•                                                            وصف المحطة

1.                                          (نظام ضخ شمسي بقدرة 270 حصان)

المحطة عبارة عن نظام ضخ مياه يعمل بالطاقة الشمسية المباشرة (Solar Water Pumping System - Off-Grid) مصمم لتشغيل مضخة غطاس بقدرة تصل إلى 270 حصان. وتتكون المكونات الرئيسية للمحطة من:

1. المولد الشمسي (الألواح الشمسية):

   • العدد والقوة: 432 لوحاً شمسياً ماركة JA Solar بقدرة 625 واط للوح الواحد (تقنية N-type زجاج مزدوج).

   • القدرة الإجمالية للألواح: $432 \times 625 = 270,000\text{ W} = 270\text{ kWp}$ (كيلوواط بيك).

2. عكس ومحرك المضخة (Inverter):

   • انفرتر مضخات من ماركة Veichi بقدرة 315 كيلوواط، لتوفير معامل أمان عالي وتيار بدء تشغيل مرتاح للغطاس بقدرة 270 حصان.

3. الملحقات والحماية الكهربائية:

   • مفاعل / فلتر رفع قدرة (Output Reactor): سعة 540 أمبير لحماية ملفات محرك الغطاس والعزل عند طول الكابلات الممتدة داخل البئر العميق.

   • صندوق تجميع (Combiner Box): سعة (30+30) مزود بمانع صواعق لحماية خطوط التيار المستمر (DC).

   • نظام التأريض: بيارة إيرث لحماية النظام من الصواعق والتفريغ الكهربائي.

   • الكابلات والوصلات: 2500 متر كابلات DC (1250م أحمر + 1250م أسود) مقاس 6 مم² مع 60 وصلة MC4.

4. الهيكل الخرساني والحديدي:

   • 27 هيكلاً حديدياً مجلفناً (يتسع كل هيكل لـ 16 لوحاً) متثبتة على 216 قاعدة خرسانية جاهزة.

5. الخدمات:

   • تشمل أجور التركيب والتشغيل وشحن والنقل للموقع.

ثانياً: ما هي أنظمة الري التي تصلح لها هذه المحطة؟

تعمل هذه المحطة مباشرة بالطاقة الشمسية وبدون بطاريات، وتوفر تدفقاً مرتفعاً جداً للمياه خلال ساعات النهار (من 8 صباحاً حتى 4 عصراً)، مما يجعلها ممتازة للأنظمة التالية:

1. الري بالغمر أو التعبئة في أحواض وخزانات تجميع (Storage Ponds / Reservoirs):

   • الاستخدام الأمثل: ضخ أكبر كمية ممكنة من المياه من الآبار العميقة طوال ساعات النهار لتعبئة بركة أو حوض تجميع ضخم، ثم استخدام المياه للري في أي وقت بالانسياب أو بمضخات سطحية.

2. أنظمة الري المحوري (Center Pivot Irrigation):

   • مناسبة لتشغيل رشاشات محورية ضخمة (تغطي مساحات واسعة مثل 8 إلى 12 برج) للمشاريع الزراعية الكبرى (كالقمح والأعلاف والذرة).

3. أنظمة الري بالتنقيط (Drip Irrigation) للمساحات الشاسعة:

   • تشغيل شبكات الري بالتنقيط لمزارع النخيل أو الأشجار المثمرة الكبيرة، حيث يتم تقسيم المزرعة إلى قطاعات وتغيير المحابس أوتوماتيكياً أو يدوياً بالتناوب خلال ساعات ذروة الإشعاع الشمسي.

4. أنظمة الري بالرش الثابت أو المتنقل (Sprinkler Systems):

   • تغذية شبكات الرش التي تتطلب ضغطاً وتدفقاً عالياً للمحاصيل الحقلية والبطاطس والخضروات.

توصية فنية:

• نظراً لأن قدرة المحطة 270 حصان وتدفق المياه سيكون بأقصى قوته منتصف النهار، يُوصى بتجهيز خطوط الري بمحابس تنفيس هواء ووصلات تخفيف الضغط (Pressure Relief Valves) لحماية شبكة الري من أي ارتفاع مفاجئ في الضغط أثناء بداية التشغيل.
