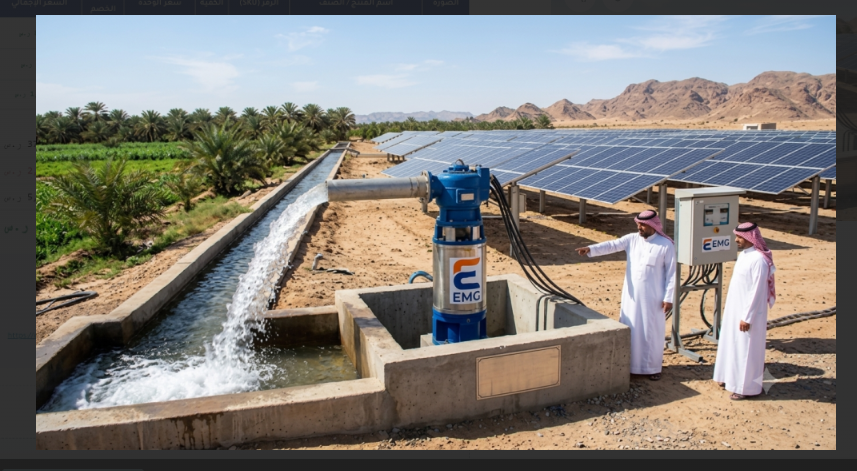

منظومه طاقه شمسيه لتشغيل غطاس بقدره 250 حصان

                                                    وصف المحطة

                                          (نظام ضخ شمسي بقدرة 250 حصان)

المحطة عبارة عن نظام ضخ مياه يعمل بالطاقة الشمسية المباشرة (Off-Grid) مصمم لتشغيل مضخة غطاس عميقة بقدرة تصل إلى 250 حصان. وتتكون من المكونات التالية:

1. المولد الشمسي (الألواح الشمسية):

   • العدد والقوة: 400 لوح شمس من ماركة JA Solar بقدرة 625 واط للوح الواحد (تقنية N-type زجاج مزدوج).

   • القدرة الإجمالية للألواح: $400 \times 625 = 250,000\text{ W} = 250\text{ kWp}$ (كيلوواط بيك).

2. عكس ومحرك المضخة (Inverter):

   • انفرتر مضخات من ماركة Veichi بقدرة 315 كيلوواط، لتوفير معامل أمان عالي وتيار بدء تشغيل (Starting Current) مريح للمحرك بقدرة 250 حصان.

3. الملحقات والحماية الكهربائية:

   • مفاعل / فلتر رفع قدرة (Output Reactor): سعة 540 أمبير لحماية ملفات محرك الغطاس والعزل عند طول الكابلات الممتدة داخل البئر العميق.

   • صندوق تجميع (Combiner Box): سعة (30+30) مزود بمانع صواعق لحماية خطوط التيار المستمر (DC).

   • نظام التأريض: بيارة إيرث لحماية النظام من الصواعق والتفريغ الكهربائي.

   • الكابلات والوصلات: 2200 متر كابلات DC (1100م أحمر + 1100م أسود) مقاس 6 مم² مع وصلات MC4.

4. الهيكل الخرساني والحديد:

   • 25 هيكلاً حديدياً مجلفناً (يتسع كل هيكل لـ 16 لوحاً) متثبتة على 200 قاعدة خرسانية جاهزة.

5. الخدمات:

   • تشمل أجور التركيب والتشغيل والشحن والتوصيل للموقع.

ثانياً: ما هي أنظمة الري التي تصلح لها هذه المحطة؟

تعمل هذه المحطة مباشرة بالطاقة الشمسية وبدون بطاريات، وتوفر تدفقاً مرتفعاً للمياه خلال ساعات النهار (من 8 صباحاً حتى 4 عصراً)، مما يجعلها ممتازة للأنظمة التالية:

1. الري بالغمر أو التعبئة في أحواض وخزانات تجميع (Storage Ponds / Reservoirs):

   • الاستخدام الأمثل: ضخ أكبر كمية ممكنة من المياه من الآبار العميقة طوال ساعات النهار لتعبئة بركة/حوض تجميع ضخم، ثم استخدام المياه للري في أي وقت بالانسياب أو بمضخات سطحية.

2. أنظمة الري المحوري (Center Pivot Irrigation):

   • مناسبة لتشغيل رشاشات محورية كبيرة (6 إلى 10 أبراج وأكثر) للمشاريع الزراعية الواسعة (كالقمح والأعلاف).

3. أنظمة الري بالتنقيط (Drip Irrigation) للمساحات الشاسعة:

   • تشغيل شبكات الري بالتنقيط لمزارع النخيل أو الفواكه الكبيرة، حيث يتم تقسيم المزرعة إلى قطاعات وتغيير المحابس أوتوماتيكياً أو يدوياً حسب ساعات ذروة الإشعاع الشمسي.

4. أنظمة الري بالرش الثابت أو المتنقل (Sprinkler Systems):

   • تغذية شبكات الرش التي تتطلب ضغطاً وتدفقاً عالياً جداً للمحاصيل الحقلية والبطاطس والخضروات.

توصية فنية:

• نظراً لأن قدرة المحطة 250 حصان، فإن التدفق والضغط يكونان في أقصى مستوياتهما منتصف النهار؛ لذا يُنصح بتجهيز خطوط الري بمحابس تنفيس هواء ووصلات تخفيف الضغط (Pressure Relief Valves) لحماية شبكة الري من أي ارتفاع مفاجئ في الضغط.
