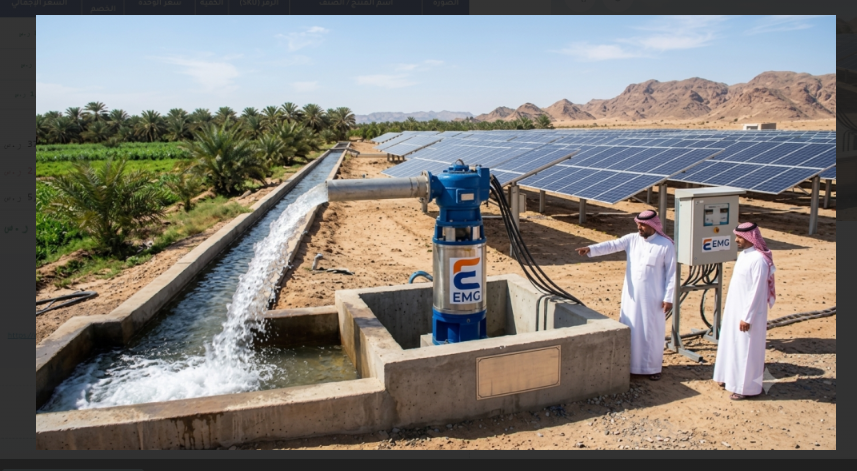

منظومه طاقه شمسيه لتشغيل غطاس بقدره 200 حصان

وصف المحطة (نظام ضخ شمسي بقدرة 200 حصان)

المحطة عبارة عن نظام ضخ مياه يعمل بالطاقة الشمسية المباشرة (Solar Water Pumping System - Off-Grid) مصمم لتشغيل مضخة غطاس بقدرة تصل إلى 200 حصان. وتتكون المكونات الرئيسية للمحطة من:

1. المولد الشمسي (الألواح الشمسية):

   • العدد والقوة: 320 لوحاً شمسياً ماركة JA Solar بقدرة 625 واط للوح الواحد (تقنية N-type زجاج مزدوج).

   • القدرة الإجمالية للألواح: $320 \times 625 = 200,000\text{ watt} = 200\text{ kWp}$.

2. عكس ومحرك المضخة (Inverter):

   • انفرتر مضخات من ماركة Veichi بقدرة 200 كيلوواط، وهو المكون المسؤول عن تحويل التيار المستمر (DC) القادم من الألواح إلى تيار متردد (AC) لتردد متغير لتشغيل الغطاس وتنسيق السرعة حسب شدة الإشعاع الشمسي.

3. الملحقات والحماية الكهربائية:

   • مفاعل / فلتر رفع قدرة (Output Reactor): سعة 450 أمبير لحماية ملفات محرك الغطاس من الترددات والعاليات المرتفعة وطول الكابلات.

   • صندوق تجميع (Combiner Box): مزود بمانع صواعق لحماية خطوط التيار المستمر (22+22).

   • نظام التأريض: بيارة إيرث لحماية النظام والصواعق.

   • الكابلات والوصلات: كابلات DC مقاس 6 مم بجميع ملحقاتها ووصلات MC4.

4. الهيكل الخرساني والحديدي:

   • 20 هيكلاً حديدياً مجلفناً (يتسع كل هيكل لـ 16 لوحاً) متثبتة على 160 قاعدة خرسانية جاهزة.

5. الخدمات:

   • تشمل التركيب والتشغيل والنقل والتوصيل بالموقع.

ثانياً: ما هي أنظمة الري التي تصلح لها هذه المحطة؟

بما أن المحطة تعمل مباشرة بالطاقة الشمسية وبدون بطاريات، فإن إنتاجها من المياه يرتبط بساعات سطوع الشمس (تصل لأعلى كفاءة تدفق بين الساعة 8 صباحاً و4 عصراً). وتعتبر مثالية ومناسبة للأنظمة التالية:

1. نظام الري المحوري (Center Pivot Irrigation):

   • تصلح لتشغيل الرشاشات المحورية (الرشاشات العادية/المحاور) التي تغطي مساحات زراعية كبيرة (مثل زراعة القمح، الأعلاف، الذرة، وغيرها).

   • يُفضل وجود خزان تعويض أو ضبط معدل الضخ ليتناسب مع سرعة وقدرة المحور.

2. نظام الري بالتنقيط (Drip Irrigation) للمزارع الكبيرة:

   • ممتازة جداً لمزارع الأشجار (مثل النخيل، الزيتون، الحمص، الفواكه) والمحاصيل الحقلية.

   • يتم تقسيم المزرعة إلى قطاعات (مابس/مضخات فرعية) يتم الري فيها بالتناوب خلال ساعات العمل الشمسية.

3. الري بالغمر أو التعبئة في خزانات وأحواض تجميع (Open Storage Ponds / Tank Filling):

   • هذا هو الاستخدام الأمثل والأكثر كفاءة للنظام الشمسي المباشر؛ حيث يتم ضخ المياه بكامل قوة المحطة خلال النهار إلى بركة أو حوض تجميع كبير، ثم إعادة توزيع المياه على المحاصيل إما بالانسياب السطحي أو عبر مضخات مساعدة في أي وقت.

4. نظام الري بالرش (Sprinkler Irrigation):

   • مناسبة للمساحات المفتوحة والزراعات الكثيفة التي تتطلب ضغط مياه مرتفع وتدفقاً عالياً أثناء النهار.

ملاحظة فنية مهمة:

• التشغيل المباشر: المحطة تعمل خلال ساعات النهار فقط (أثناء وجود الشمس). إذا كانت هناك حاجة للري الليلي، فيجب إما الاعتماد على التجميع في أحواض خرسانية/ترابية أثناء النهار أو ربط النظام بمولد ديزل هجين (Hybrid) أو الشبكة الكهربائية في حال توفرها.
